Si estás empezando en el mundo de los drones, concretamente con los drones de carreras y/o brushless whoop, las baterías de polímero de litio, o más conocidas como baterías LiPo, van a ser uno de los principales componentes de tu drone y la encargada de que alimente correctamente todos los componentes electrónicos. En esta guía para principiantes aprenderás todo sobre estas baterías, desde cómo cargarlas correctamente, a cómo almacenarlas entre otras muchas cosas.

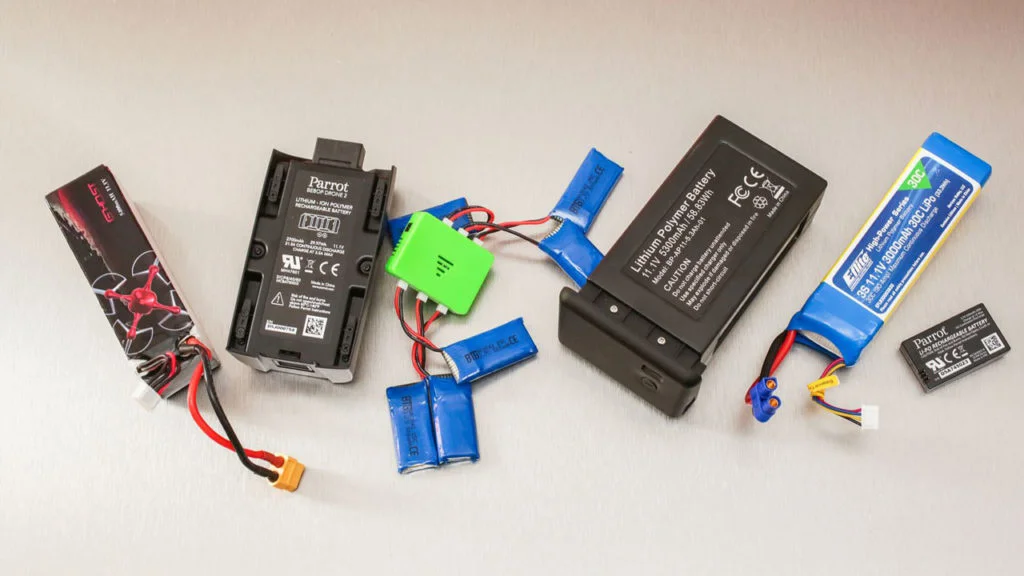

Baterías LiPo: ¿Qué son?
Las baterías LiPo son uno de los componentes de los drones de carreras esenciales, sin ellas el drone nunca volará, pero, ¿por qué elegimos este tipo de baterías? La respuesta es muy sencilla, son recargables, y tienen muy buena capacidad de almacenamiento, ademas su bajo peso y la gran capacidad de descarga la convierten en la más popular dentro del mundo de los drones de carreras.
Una batería LiPo esta compuesta por varias celdas, así pues una batería 4S estará compuesta por cuatro celdas conectadas en serie, del mismo modo una batería 6S estará compuesta por un total de 6 celdas.
Conectores, cables y características de las baterías LiPo
Qué tipo de conectores se utilizan en las baterías LiPo
Por lo general, en una batería LiPo no encontramos con dos conectores:
- El cable mas grueso es el principal y por donde va a cargar y descargarse la batería. Normalmente llevan un conector tipo XT60 o XT30 que conectaremos directamente al drone para alimentar toda la electrónica. El cable rojo será el positivo y el negro el negativo.
- El cable mas fino es donde va conectado el balanceador. Este conector lo utilizaremos únicamente con el cargador de baterías para realizar el balanceo, tanto para cargar, como para descargar la batería, de esta manera se obtendrá un voltaje equilibrado en todas las celdas de la LiPo. El número de cables es equivalente al número de celdas, así pues una batería 4S estará compuesto por cuatro cables y una 6S por seis cables.
Cuál es el voltaje de una batería LiPo
El voltaje de una celda suele ser de 3.8V en su estado a media carga, mientras que un valor para una batería cargada es de 4.2V por celda. En drones de carreras visualizaremos el total de las celdas que componen nuestra batería, en el caso de una 4S serán 4.2*4=16.8V en su estado cargado.
Capacidad de una batería LiPo
La capacidad de las baterías LiPo se miden en miliamperios hora, en adelante, mAh, e indica cuantos miliamprerios puede descargar una batería hasta que está completamente descargada. Por ejemplo para una batería de 1000 mAh (o 1A en su equivalente) tardará una hora en descargarse con una corriente continua de 1A.
En el caso de los drones de carreras, cuanto mayor sea la capacidad de las baterías LiPo, más tiempo estarás volando, sin embargo, a más capacidad, más grandes y pesadas se vuelven las baterías.
Valor de descarga C
La capacidad de descarga de las baterías LiPo se indica con un valor C que proporciona el fabricante y varía de una batería a otra y es la capacidad máxima que tiene la batería al descargarse midiéndose en amperios.
Por ejemplo, para una bateria LiPo de 1300 mAh y una valor de descarga de 95C, podemos calcular que 1300 * 95 = 123500, o lo que es lo mismo 123A de tasa de descarga máxima.
Ahora bien, como hemos visto antes, las baterías se miden en miliamperios hora, y a 1A continuo tardaríamos 1 hora en descargarla completamente, con lo que si trasladamos la fórmula a la tasa de descarga obtenemos que en 1h conseguiríamos 60 min / 123A = 4,8 min de vuelo, un tiempo de vuelo razonable para un vuelo tranquilo con un drone de carreras, algo menos si somos muy agresivos con nuestro drone.
Valor de carga C
El valor de carga C indica la velocidad por la que puedes cargar las baterías LiPo de una manera segura. Por ejemplo para una tasa de carga de 1C y utilizando una batería de 1000 mAh, tardaríamos 1h en cargarla completamente.
Si tu batería no indica a que valor puedes cargar, no corras riesgos y carga a 1C, aumentarás la vida útil de la batería LiPo, es decir que si tienes una batería de 1300 mAh se cargará a 1.3A.
Cómo elegir baterías LiPo en un drone de carreras
Ahora que ya conoces los aspectos básicos de las baterías LiPo, te preguntarás, ¿cómo elijo la mas adecuada para mi drone de carreras?, ¿qué puntos tengo que tener en cuenta?. En este apartado vamos a resolverte todas las dudas.
Elige siempre el valor C de descarga mas alto
Si tu presupuesto te lo permite, elige siempre el valor de descarga C más alto, independientemente de la capacidad de la batería. Cuanto más alto es este valor, más potencia se transmite a los motores, pero ojo, vigila el amperaje máximo que soportan los diferentes componentes en los drones de carreras, como variadores, motores, etc.
Elige una bateria con una relación peso – capacidad equilibrada
El peso de las baterías LiPo influyen directamente en los tiempos de vuelo, cuanto mas capacidad tenga, mas pesada será y mas potencia exigirá en el drone, tanto a los motores como a las hélices, lo que se traduce en un mayor consumo y por lo tanto menos tiempo de vuelo.
Te dejo a continuación una guía orientativa para elegir una batería LiPo dependiendo del tamaño de tu drone:
- 3 pulgadas: 450 – 850mAh
- 4 pulgadas: 850 – 1300mAh
- 5 pulgadas: 1300 – 1800mAh
- 6 pulgadas: 1500 – 2200 mAh
- 7 pulgadas: 1800 – 3200mAh
Algunas baterías recomendables para drones de carreras:
Cómo cargar una batería LiPo
Cargar correctamente las baterías LiPo es importante, no solo para que duren más, sino por seguridad. Es importante que sólo cargues este tipo de baterías con un cargador específico para LiPos.
La mayoría de cargadores LiPo que venden en el mercado vienen preparados para realizar el balanceo de las celdas, es importante que siempre las cargues en modo balanceo ya que de esta manera las baterías LiPo te durarán más tiempo y las celdas tendrán todas la misma carga.
Ya hemos comentado mas arriba el valor de carga C. A la hora de cargar una batería LiPo la opción más segura es hacerlo a 1C, si bien es cierto que algunas baterías pueden cargarse con un valor mas alto, esto debes leerlo en la propia etiqueta de la batería, aún así, siempre recomiendo cargar a 1C para asegurar una máxima longevidad de la batería. Para una batería de 1300 mAh, 1C corresponde con 1.3A.
A la hora de utilizar las baterías LiPo con nuestro drone de carreras, hay que intentar que no se descarguen por completo. Tal y como habrás leído mas arriba, una batería LiPo cargada por completo tiene un valor de 4.2V por celda, esto es lo máximo que debe llegar tu batería, cualquier valor por encima corres el riesgo de dañar la LiPo con riesgo de explosión, y a la inversa ocurre lo mismo, un valor por debajo de 3.2V por celda corres el riesgo de dañar la vida útil de la batería.
Estos valores siempre tienes que tenerlos en mente cuando salgas a volar con tu drone de carreras, nunca vueles hasta el límite mínimo de una batería LiPo, deja aproximadamente cada celda a 3.6V o 14.4V en total para una batería 4S.
Cómo balancear una batería LiPo
El balanceo de una batería LiPo siempre es importante realizarla, tanto para dejarla en modo almacenamiento, como para hacer una carga completa. Si por ejemplo tenemos una batería 4S y una celda la tenemos a 4.2V y otra a 4.0V, la batería se encuentra desbalanceada.
Una batería LiPo desbalanceada reduce su vida útil y dan tiempos de vuelo menores, así que vamos a ver como balancearla correctamente.
Cómo comprobar si la batería está balanceada
Lo primero que debes hacer es verificar el estado de cada celda, para ello puedes hacerte con un LiPo Checker o comprobador de baterías. Su funcionamiento es muy sencillo, tan solo se conecta al puerto de balanceo de la batería y muestra el voltaje de cada celda. A partir de aquí sabrás el estado de la batería y si alguna celda se encuentra desbalanceada.
Cómo balancear una LiPo
Ahora que conoces el estado de cada celda, el balanceo es muy sencillo, tan solo necesitas un cargador que realice el balanceo, que hoy en día son… prácticamente el 100% de los que hay en el mercado.
Algunos de los cargadores que te recomendamos:
Es tan sencillo como conectar el conector del balanceo al cargador, seleccionar el tipo de batería (2S, 3S, 4S…), indicar el valor C de carga, (recordarte que lo recomendado es cargar a 1C) y elegir la opción Carga Balanceada, eso es todo, el cargador se encargará de hacer el resto y dejará la batería LiPo balanceada y lista para llevártela al campo de vuelo.
Cómo almacenar una batería LiPo
Ya te habrás dado cuenta de lo importante que resulta cargar correctamente una batería, pues bien, el almacenamiento también debes prestarle atención y lo primero que tienes que saber es que nunca debes almacenar una LiPo completamente cargada, ya que las celdas funcionan mediante reacciones químicas.
Si la mantienes cargada a su máxima capacidad durante un tiempo prolongado de tiempo, las celdas se terminan dañando, dando como consecuencia que la batería se hinche reduciendo de este modo su eficiencia y tiempo de vida.
Lo mismo ocurre a la inversa, si la almacenas completamente descargada o por debajo de 3.5V por celda terminarás dañando la batería.
Entonces, ¿cuál es el voltaje ideal?, el rango recomendado es de 3.8V por celda.
Descargar una batería LiPo y dejarla en modo almacenamiento es realmente sencillo de hacer, tan solo tienes que conectar la batería LiPo al cargador y seleccionar la opción Storage o Almacenamiento.
¿Dónde almacenar las baterías LiPo?
Ahora que ya sabes como dejar las baterías LiPo en modo almacenamiento, el siguiente paso es dónde guardarlas físicamente. El lugar ideal es en una habitación fresca a temperatura ambiente, sin objetos inflamables a su alrededor, utilizando una bolsa ignífuga para almacenar las baterías.
Te dejo algunas de las bolsas recomendadas:
¿Cuánto duran las baterías LiPo?
La vida útil de una batería LiPo viene determinada por cómo la cuides, si no la fuerzas mucho durante los vuelos, y llevas un estado de carga y almacenamiento correcto puede durar unos 150-200 ciclos, siempre y cuando sea de una buena marca.
Cómo saber si una batería LiPo está dañada
Puedes saber cuando una batería esta dañada de las siguientes maneras:
- Si tienes una batería que se descarga en vuelo demasiado rápido, es hora de deshacerse de ella.
- Si una batería descarga alguna de sus celdas muy desiguales, por ejemplo para una 4S si al finalizar el vuelo tienes algo como 3.3, 3.6, 3.6, 3.6, esa batería empieza a dar síntomas de que tienes que cambiarla.
- Baterías hinchadas. Nunca sigas utilizando una batería que se ha hinchado, corre el riesgo de explosión o incendio.
Cómo deshacerse de una batería LiPo
Una vez que ya sabemos que nuestra batería LiPo está dañada o defectuosa, es hora de deshacerse de ella. No la tires al contenedor de basura!! Hay que cuidar el medio ambiente, así que antes hay que descargarla y para ello existen dos métodos:
- El primero es mediante el propio cargador LiPo. Conecta la batería y selecciona la opción Descargar. A continuación pasa al siguiente punto.
- Para dejar las celdas completamente descargadas, lo mejor es preparar una palangana o cubo de plástico, llenarlo de agua y añadir media taza de sal. Removemos bien e introducimos la batería LiPo, enseguida comenzarán a salir burbujas de los conectores, es completamente normal, déjalo unos días hasta que ya no burbujee. Pasados los días ya puedes tirarla al contenedor de pilas de manera normal.
Conclusiones
Es importante conoces el manejo de las baterías LiPo, y espero que esta guía te haya servido de ayuda para mantenerlas en buen estado, recuerda tratarlas siempre con respeto, de lo contrario corres el riesgo de que comiencen a dañarse e incluso que exploten.
Ahora que ya lo sabes todo sobre las baterías LiPo, sal a disfrutar de este increíble hobby con tu drone de carreras, y en caso de que tengas alguna duda déjanos un comentario y estaremos encantado de ayudarte.
3 comentarios
Hola, hay varios errores en las cifras que das, indico sólo uno:
«¿cuál es el voltaje ideal?, el rango recomendado es de 3.7 – 3.8V por celda, es decir, alrededor de un 40% o 60% de la capacidad de la batería.»
– El 40% de la capacidad de una celda de 4,2V es 1,68V
– El 60% de la capacidad de una celda de 4,2V es 2,52V
Ninguno cuadra con recomendación de los fabricantes, que es no bajar jamás de 80% de la capacidad, esto es: 3,36V por celda.
– Bateria de 4S: 13,44V mínimo absoluto
– Bateria de 3S: 10,08V mínimo absoluto
Se un poco honesto y,como claramente no controlas el tema, no des recomendaciones, que la gente luego estropea las baterías.
Hola, las cifras de voltaje son correctas, no tanto los porcentajes que ya están eliminados para no dar a confusión.
Un saludo y gracias por tu comentario!
No estoy de acuerdo con el comentario de Adrian. La capacidad de una celda no se mide en voltios, se mide en mAh y no es correcto sacar un porcentaje del voltaje nominal o máximo de una celda cargada.
Se considera que la capacidad de una celda se mide entre el voltaje máximo al estar cargada, y el voltaje mínimo seguro de descarga (no cero). En una LiPo ese rango la industria ha definido 4.2v como el máximo y 3.0v el mínimo seguros (a pesar de que algunos fabricantes no recomiendan bajarlas de 3.3v). Esto significa que la capacidad del 100% se mide en un rango de 1.2v y no de 4.2v.
Como la curva de descarga no es lineal, no puedo decir que el estado de «Storage» se obtiene al bajar el voltaje en un 40%. Los cargadores deben aproximar el punto de «Storage» por el voltaje, pero repito, es aproximado.
Si uno quiere guardar la batería exactamente con el 40, 50 o 60% de capacidad, debe partir de que esté totalmente cargada, y descargarla midiendo el miliamperaje descargado, no el volaje
